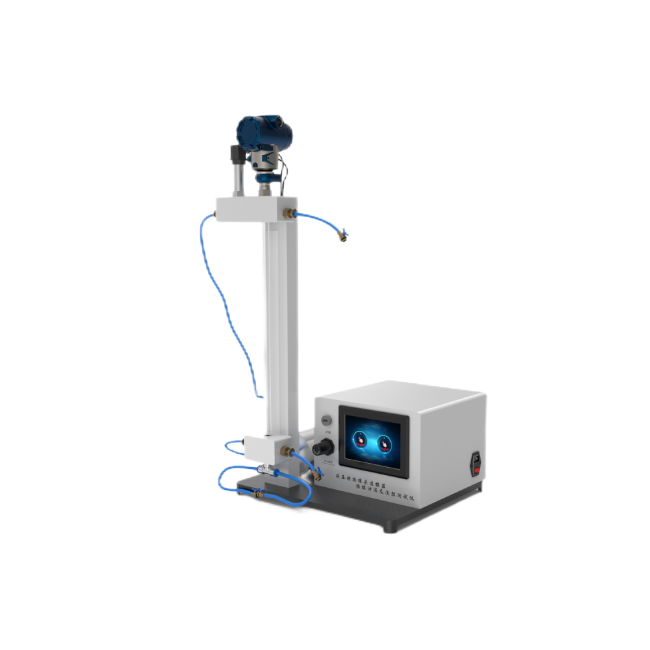

液压快换接头连接器插拔泄漏测试仪

用途：
本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头,以及直线运动和(或)旋转运动接通和断开管路的接头。测试快速接头的插拔的泄漏量测试。

适用标准
GB/T 5861-2003/IS0 7241-2:2000   液压快换接头试验方法

技术参数：
控制系统：PLC;
操作界面：彩色7寸触摸屏，中英文切换 ；
设    置：在触摸屏上软件上设置相关测试参数
压力传感器：0~600Kpa 精度：±0.5%FS   1个
液位传感器：0~500mm 精度±0.5%FS    1个
精密调压阀：0~1.0Mpa
储水罐：2L,不锈钢制造；
空气压缩机： 25L  0.6Mpa~0.8mpa
测试项目：插拔泄漏测试；
外形尺寸；480*410*900mm

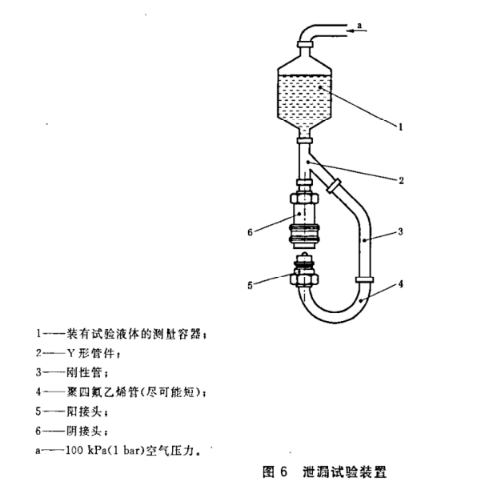

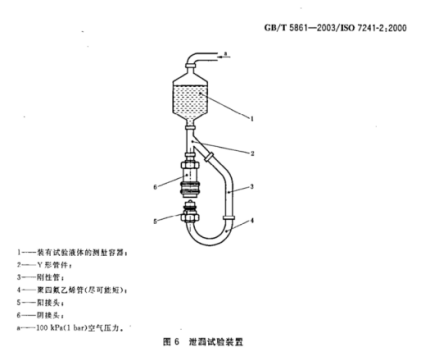

1）按图所示将接头总成装人试验装置中,保持测试的液体压力。记录量筒的液面高度。
2）连接和断开接头总成。每次断开后使泄漏液体从接头总成中排出。每次连接后轻轻敲打接头总成以清除其内部全部气泡。
3） 重复进行2）所规定的步骤,直到简液而下降到至少10个刻度。记录量简液面高度。
4）用1）所记录的液面高度减去3）所记录的液面高度,再除以连接、断开循环次数,即为每次连接、断开循环的泄漏量。
5）在试验报告中记录每次连接、断开循环的泄漏量(以ml计)
