汽车密封条压缩变形量测试仪

文章来源：赛锐特发布日期：2025-06-30 浏览次数：次

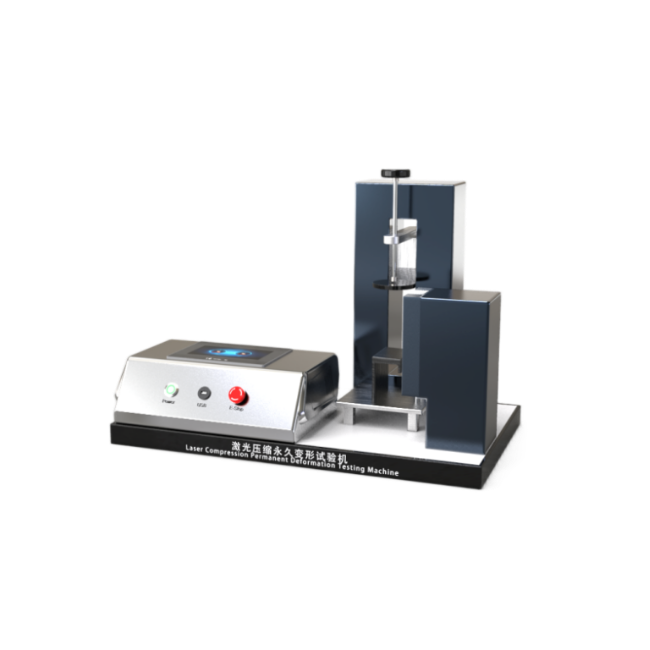

SRT-F936 汽车密封条压缩变形量测试仪、激光压缩永久变形试验机

‌一、仪器介绍

激光压缩永久变形试验机是基于PV3363开发的汽车密封条检测设备，可线性的检测汽车密封条压缩变形量曲线。

本设备核心服务于汽车整车厂、密封条生产企业、第三方检测机构及材料研发单位，主要用于EPDM密实橡胶、EPDM海绵橡胶、PVC、TPV等材质的汽车密封条性能检测，覆盖车门、车窗、天窗、行李箱、电池包等全场景密封条的压缩性能测试。

二、执行标准

标准号	标准名称
PV3363	大众企标
GB/T 7759.1-2015	《硫化橡胶或热塑性橡胶压缩永久变形的测定第1部分：在常温及高温条件下》
QC/T 709-2004	《汽车密封条压缩永久变形试验方法》
GB/T 21282-2007	《乘用车用橡塑密封条》‌
SMTC 3 C00003-2010	上汽企标《汽车密封条压缩永久变形试验方法》

三、技术参数

‌参数项‌	规格‌
控制系统	工业级PLC+Windows嵌入式系统
操作界面	彩色10寸嵌入式工业电脑，WiFi连接打印机
数据交互	标配WiFi联网功能，可自动导出Excel、PDF格式检测报告；实时同步绘制特性曲线，支持多组测试数据对比。
试验力范围‌	10kg 精度±0.05%FS （可选配其它量程、精度）
试验力分辨力	0.001kg
试验速度	0~600mm/min （可触摸屏设定）
激光测距传感器	120±60mm 重复精度0.002mm
‌环境模拟‌	部分设备集成温湿度控制系统，满足标准测试环境23±2℃，50±5%RH（选配此项）
安全装置	急停按钮，过载防护
电源	AC 220V 50Hz

四、检测流程（基于GB/T 7759）

‌样品制备‌：裁取代表性密封条样本，按标准尺寸处理并预调节温湿度；

‌初始厚度测量‌：使用激光传感器记录压缩前厚度；

‌压缩阶段‌：

样品置于夹具中，施加规定压力（如实际工作压力的70%）；

保持压缩状态至标准时间（通常22-24小时；

‌恢复与测量‌：

卸压后静置恢复（如30分钟），测量残余厚度；

计算永久变形量：变形率 = [(初始厚度 - 残余厚度) / 初始厚度] × 100%；‌

采用伺服电机+高精度滚珠丝杠驱动，符合GCB6-89标准；

自动生成测试报告及变形曲线，适用于三元乙丙等密封条；

‌自动化测试装置‌

集成高度传感器，实时监测压缩/恢复过程数据，提升检测效率；

‌兼容标准‌：优先选择明确符合GB/T 7759、ISO 815等标准的设备；

‌工装适配性‌：根据密封条截面形状定制专用夹具；

五、标配物品及用途

六、使用注意事项

安全防护	操作人员必须经过专业培训，严禁身体部位伸入危险区域提前熟悉紧急停机按钮位置，突发状况立即断电。
开机前检查	开机前必须全面检查：确认电气系统、机械部件无松动损坏。
校准维护	传感器进行周期性校准。
仪器维护	清理设备内部残留介质与杂物‌，保持设备清洁干燥，避免腐蚀部件。

七、质保售后

安装调试	公司可在买方准备好设备所需外部条件(如水，电，气等)后，负责该设备的安装、调试、启动工作，并提供良好的技术支持和售后服务，同时对使用人员进行培训，保证受训人员能够独立、熟练操作设备和完成简单的维修工作、设备日常维护等工作。
保修	设备保修期为1年，易耗品、天灾人员为损坏除外，保修期内，卖方负责该设备由于设备自身原因而引起的各种故障问题并负责无偿解决。在保修期外，该设备的维修工作要收取备品备件的成本费用和一定的服务费用。
维修反应时间	卖方在接到买方的故障通知后，保证在2小时内做出响应，并争取在最短的时间内尽快排除故障。
终身服务	卖方承诺在该设备的使用期间，可无偿、无限期地提供该设备的技术支持。
