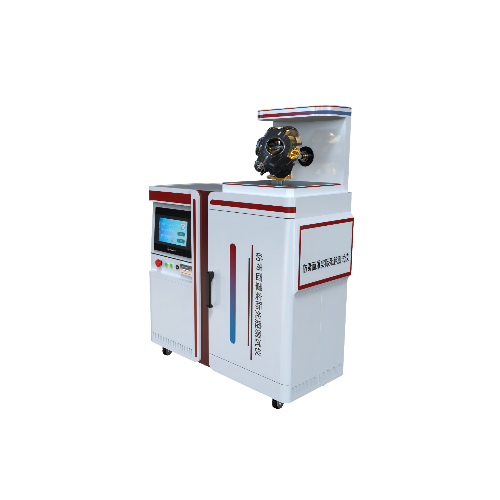

防毒面罩死腔测试仪

‌一、核心功能与检测原理‌

‌死腔量化评估‌

通过测量佩戴者吸入气体中CO₂浓度，减去环境CO₂浓度（要求≤0.1%），计算死腔泄漏值（三次均值≤1%为合格），直接反映面罩重复呼吸区域的无效空间‌。

‌核心公式‌：死腔泄漏率 =（吸入气CO₂浓度 - 环境CO₂浓度） × 100%‌。

‌模拟呼吸系统‌

人工肺装置模拟真实呼吸：频率21~24次/min，潮气量24±1 L/min，搭配单向阀与流量计（0~50 L/mi，精度2.5％）控制气流稳定性‌。

配备CO₂气源及缓冲储气袋‌。

‌二、关键技术配置‌

‌三、执行标准与测试流程‌

1)GA124-2013《正压式消防空气呼吸器》第“6.13.3吸入气体中二氧化碳含量测定”条款

2)GB2890-2009《呼吸防护 自吸过滤式防毒面具》第“6.7面罩死腔测试”条款

3)GB 21976.7-2012 建筑火灾逃生避难器材 第7部分：过滤式消防自救呼吸器

4)GB2626-2019 呼吸防护自吸过滤式防颗粒物呼吸器

5)YY/T 19083-2010  医用防护口罩技术要求

‌

‌操作步骤‌

A[密封面罩至头模] --> B[启动人工肺呼吸]

B --> C[注入5% CO₂气体]

C --> D[监测吸入气CO₂浓度]

D --> E{环境CO₂≤0.1%？}

E -->|是| F[计算三次均值]

E -->|否| G[终止测试]

F --> H[输出泄漏率报告]

注：测试需持续至CO₂浓度稳定，全程约5~10分钟。

四、配置清单：

主机1台；

测试软件1套；

说明书1份;

合格证1份;

保修卡1份;

签收单1份;

铭牌1块;

电源线1根;

扳手1套;

宣传册若干;

‌五、应用场景与选型建议‌

‌工业防护‌：化工、矿山场景优先选多规格头模型号，适配半面罩/全面罩；

‌消防应急‌：需满足GA124-2013对正压呼吸器的死腔要求，推荐配置风速仪及电风扇的设备；

‌质检研发‌：选择工控机+PLC系统（如CSI系列）；

‌警示‌：环境CO₂浓度超标（>0.1%）将导致测试无效，需在密闭实验室或通风净化后操作‌。工业场景建议每季度校准CO₂分析仪，确保±2%精度‌

‌六、创新设计亮点‌

‌防误操作设计‌：硅胶泥密封头模接口，解决面罩贴合不足问题；

‌智能诊断‌：实时提示故障原因（如气流中断或传感器异常）；

‌培训模式‌：结合专用镜反馈佩戴姿态，降低实操泄漏风险。
