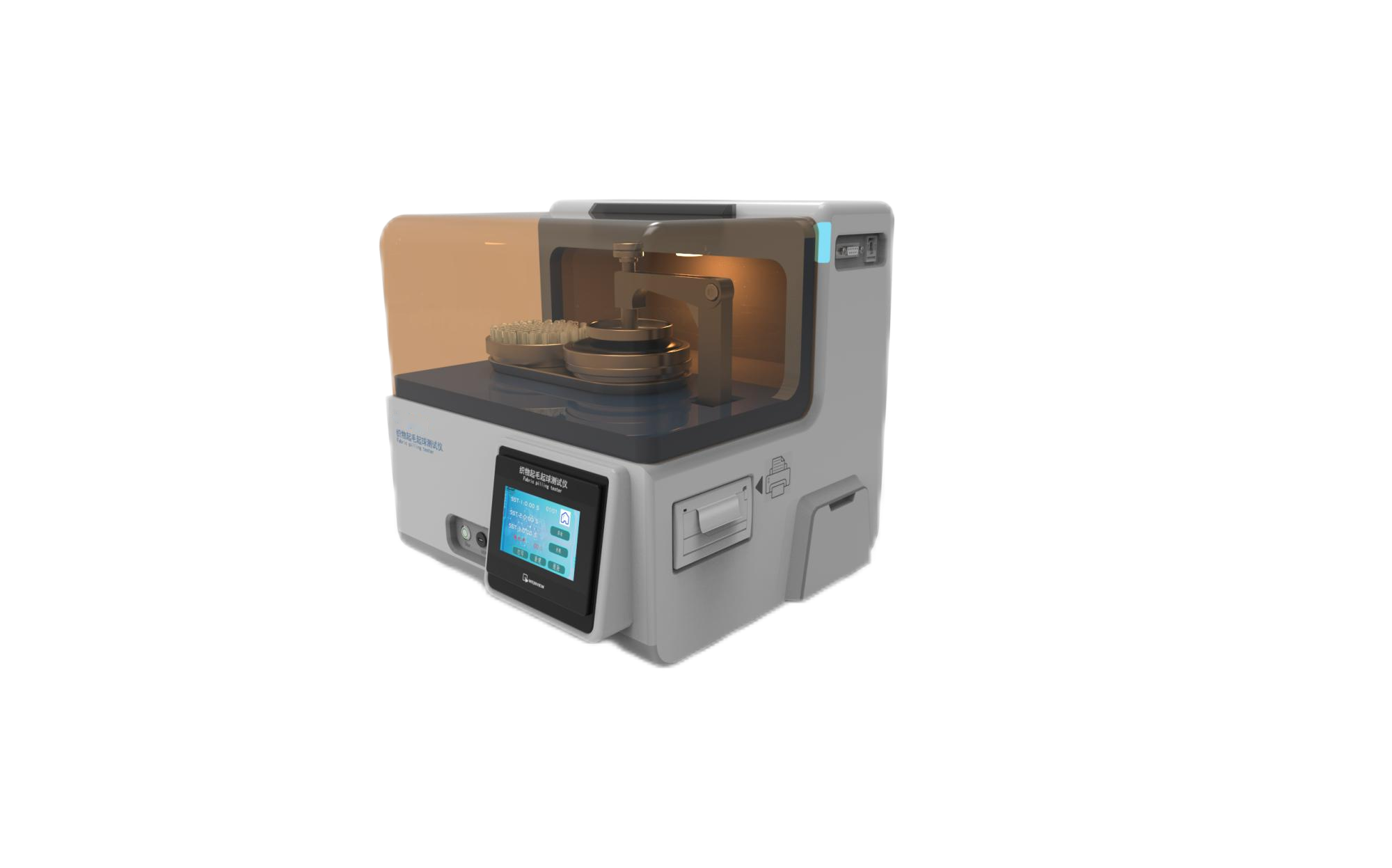

圆轨迹起毛起球测试仪介绍

织物起球仪用于测试毛纺织品、化纤纯纺、混纺、针织、机织物的起毛起球状况，以鉴别产品质量和工艺效果。仪器采用积极摩擦机理，使试样与摩擦物在一定条件下，发生合理的相对运动，可在较短时间内完成试验工作。

原理：

按规定的方法和测试参数，利用尼龙刷和磨料或单用磨料，使织物摩擦起毛起球，然后在规定光照条件下，将起球后的试样对比标准样照，评定起球等级。

标准：

G 235P 符合下列标准：

GB/T 4802.1-2008

JJG 040-1990

试样夹头与磨台质点相对运动的轨迹为圆，相对动动速度为（60±1）r/min， 试样夹环内径（90±0.5）mm，夹头能对试样施加下表 1 所列的压力，夹头压力可调，压力误差为±1 ，仪器装有自停开关。

磨料：

尼龙刷: 尼龙刷直径为 0.3mm，尼龙刷的刚性必须均匀一致，植丝孔径 4.5mm，每孔尼龙丝 150 根，孔距 7mm；刷面要求平齐，刷上装有调节板，可调节尼龙丝的有效高度，从面控制尼龙刷的起毛效果。

磨擦织物：2201 全毛华达呢，19.6tex X 2, 捻度 Z 625-S 700,密度：445 根/10cm X244 根/10cm,平方米重量：305g/㎡，2/2 斜纹。

泡沫塑料垫片：

泡沫塑料垫片，重约 270g/㎡,厚度约 8mm，试样垫片直径约 105m

规格：

电源供应：

电 压：AC 230/50Hz 电 流：2 A

保险管要求:：F2.5AL 220/240V

m.

1. 操作：

1.1 试样：

将样品在试验用标准大气下暴露 24H 以上。

用裁样器在距织物边 10CM 以上部位随机剪取直径为 113±0.5mm 试样 5 块，试样

不得有影响试验结果的疵点。

试样必须在试验用标准大气下调湿、剪取和进行试验。

1.2 试验前准备：

3.2.1 试验前仪器应调节设备水平，清洁设备，保持尼龙刷与磨台清洁。

3.2.2 根据所须进行的试验，旋转工作平台至所需的正确位置。具体步骤如

下：

旋转试样夹保持架以移开试样夹

将旋转工作平台向上提升，然后旋转至所须的测试位置.放下旋转平台，并确保平  台底面与托盘面完全贴合.

3.2.3 逆时针旋转试验夹，分别将泡沫塑料垫片、试样装在试样夹头上，试样必须正面朝上，旋紧试样夹头。起球性测试时，另须有摩擦平台上依次装上泡沫塑料垫片以及标准磨料织物（参照 2.4.1 b 部分）

3.2.4 将试样夹保持架旋转至测试状态。

1.3 若停止正在进行的测试而进行另一次测试，按下“Stop”按钮，然后按“Reset”按钮， 重新按“Start”按钮。

1.4 旋转试样夹保持架，将样品从试样夹取下。

1.5 装上新的待测试样，重复以上步骤，完成其余测试。

1.6 起毛测试时毛刷高度计测试方法按标准执行。

2. 评估：

2.1 标准样照：

标准样照：针织物、毛织物各有不同标准样照，样照为五级制。

4.1.1 评级箱：

提供照明以对比试样和样照起球等级的设备。上方装有 3.0W 日光灯 2 支， 内四周衬以黑板，试样板角度可调节，日光灯到试样板垂直距离为 30cm.

4.1.2 试样的平估：

取下试样，在评级箱内，根据试样上的球粒大小、密度、形态对比相应标准样照，以最邻近的 0.5 级评定每块试样的起球等级，当试样正面起球状况异常时， 视其对外观服用影响的程度综合评定并加以说明。

4.1.3 试验结果：

计算五个试样等级的算术平均数，并按 GB 8170 修约到邻近的 0.5 级计。

4.1.4 试验报告：

说明试验是按本标准进行的，并报告以下内容：

1. 样品的名称、规格及批号；

2. 试验日期；

3. 试验环境条件；

4. 仪器型号；

5. 主要技术参数；

6. 起球等级；
