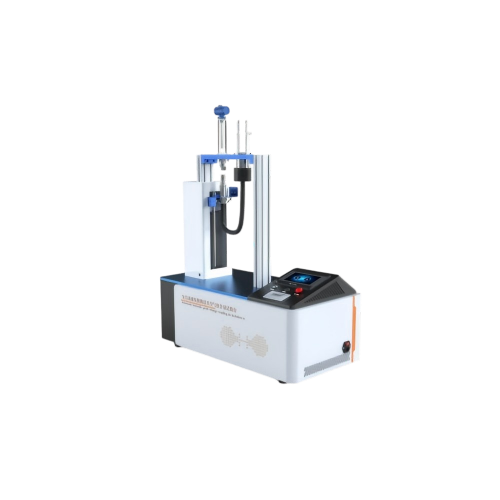

全自动液压快换接头空气包含量测试仪

用途：

本仪器适用于阴、阳接头,成套接头,接头断开时带有和不带有密封装置的接头，以及直线运动和或旋转运动接通和断开管路的接头。测试快速接头的每次插拔的循环空气含量。

适用标准

GB/T 5861-2003/IS0 7241-2:2000  液压快换接头试验方法

BS ISO 18869：2017

技术参数：

控制系统：PLC+三菱操作系统；

操作界面：彩色7寸触摸屏，中英文切换；

测试功能：全自动测试；

测试动作模式 ：电机+滚珠丝杆+驱动器；

设置：在触摸屏上软件上设置相关测试参数；

蠕动泵规格：30-185ml/min；

打印功能：微型热敏打印机含1卷打印纸；

液位传感器：0~150mm

外形尺寸：长940*宽440*高1200mm；

测试功能：

全自动插拔空气含量测试

1、按下图5示将接头总成装人试验装置中。记录封闭量简和开口容器液面高度,两个液面应一致

2、断开和连接接头总成接头断开后排出泄漏液。每一断开、连接循环以后,轻轻敲打接头总成以清除其内部全部气泡。

3、重复进行2、规定的步骤,直到简中液面下降10个刻度。在接头连按状态,垂直调节顶部开口容器以使液面一致。记录量简液面高度。

4、用1、中记录的液面高度值减去3、中记录的液面高度值，再除以断开、连接循环次数，即为每次断开、连接循环空气含量的数值。

5、在试验报告中记录每次断开、连接循环空气含量的数值以ml计。
