呼吸管路综合性测试仪
呼吸管路综合性测试仪
主要参数
呼吸管路综合性测试仪

型号:SRT-Z235

价格:电议

品牌:赛锐特

全国热线:13023169219

详细介绍

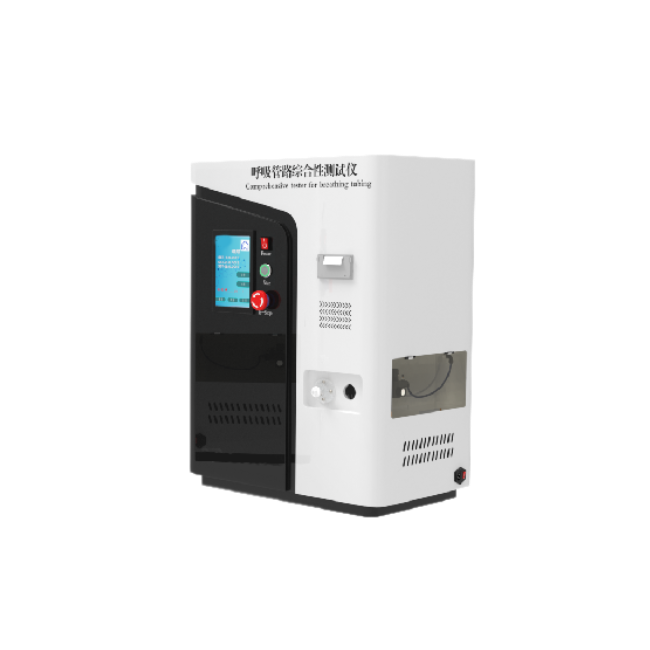

呼吸管路综合性测试仪



采用7PLC多彩液晶触控屏,中文菜单显示断电存储;PLC控制动态显示;过载报警停机保护;可打印测试数据,仪器由可以调节流量阀(高压液体压力源)、标准规定的压力系统等组成,采用特殊的气压转液压管路,保证了各部件无泄漏,数字显示液体高压,具有零点校正、准度校正及超量程报警功能,采用力学计量流量,流量控制精度高。符合YY0461-2003ISO5367-2000;YY 9706.270-2021和 YY 0671.1-2009要求研制。







技术参数:

1压力传感器测量范围:0300kpa可任意设置

2空气流量压力:0-300kpa,可任意设置

3恒温槽0-99°,15升,可任意设置

4、时间控制器

5、数据存储:200

6、整机重量:约80kg

7、整机功耗:80w

8、标准鲁尔内外接头

9外形尺寸:550*450*790mm



实验步骤:

D.1 原理

通过向管路中引入空气,施加并保持一个内部气压,记录维持该内部压力所需的空气流量,以试验呼吸管路的管体的无泄漏:对于呼吸管路带有装配端的情况,试验管体、接头以及它们的连接无泄漏;对于呼吸管路带平滑端的情况,试验呼吸管路与相应规格的外圆锥接头的连接无泄漏。

D.2 试件

试验在一个呼吸管路上进行。

D.3仪器

D.3.1 施加并保持(6±0.3)kPa的内部气压的装置。

D.3.2 对呼吸管路进行状态调节的装置,并使试验在(232)℃温度下进行。

D.3.3 记录供试管路保持所需内压时空气流量的装置,精确到4.7所述流量的士5%以内。 D.3.4 相应规格的外圆锥试验接头,B3.3

D.4步骤

D.4.1预期拉伸后使用的呼吸管路,应在拉开状态下试验。

D.4.2 对于以裁切其长度状态供应的呼吸管路,切取不少于lm的适宜长度的试件。

D.4.3该试验步骤在(232)℃温度下进行。并在该温度下进行状态调节至少1h后进行。

D.4.4 将一个或一段呼吸管路的一端按B.4.2锁接到试验接头上,封闭一端。

D.4.5 如果供试呼吸管路是成对的并与Y形件连为一体的,将一个支管路的一端按B.4.2锁接到试验接头上,封闭另外两个端口和APL(如果安装)

D.4.6通过向呼吸管路内通入空气的方法施加并保持(603)kPa的内部气压(D3.3)记录保持该气压所需的空气流量(D3.3)

D.5 结果表述

D.5.1 以保持规定的内部气压所需的空气流量表示结果,以毫升每分钟为单位。

D.5.2 对于以裁切其长度状态供应的呼吸管路,以每米长度管路的毫升每分钟表示结果。
