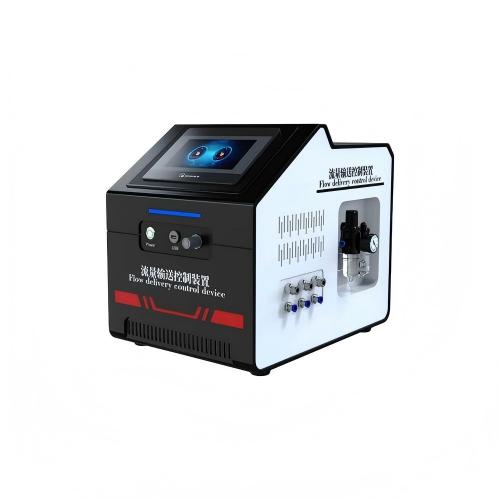

Z645 流量输送控制装置

一、设备介绍

流量输送控制装置主要用于开展相关气体流量性能测试，能够调控气流输出，支持正弦、矩形波形气流输出模式，可自定义设置时间、流量相关试验参数，实时监测压力、瞬时流量、气体累积量等数据，具备校准修正功能；配套无油高压空气压缩机、气源干燥单元、移动工作站、测试软件与全套管路附件，整套系统供气稳定、控制响应迅速，满足医用相关产品气流性能检测试验需求。

二、参考标准

GB9706.212

GB9706.255

GB9706.214

YY0601

YY0461

YY0600.4

三、技术参数

控制系统：PLC

操作界面：7寸触控屏

安全配置：急停按钮，过载防护

电源电压：220V±10%，50HZ

流量控制器：量程0L/min-120L/min精度±1%

压力传感器：量程0~700kPa精度±0.5%FS

流量计：量程≥300L/min分辨率0.01L/min精度±2.5%FS

压力计：量程≥150cmH₂O分辨率0.01cmH₂O精度±0.5%FS

测试软件：支持正弦/矩形波形气流输出、自定义时间、流量参数、实时显示气体累积量

四、设备需动力条件

空气压缩机≥0.8MPa客户自备

五、发货清单

主机1台

说明书1份

保修卡1份

合格证1份

扳手1套

操作视频1份

宣传册若干

测试软件1份
