1079电线电缆耐刮磨测试仪

一，用途

电线电缆耐刮磨测试

二、技术参数

控制系统：PLC

操作界面：彩色7尺寸触摸屏，中英文切换

针头直径一：根据客户和供应商的约定选配0.25±0.01mm或标配0.45±0.01mm；

—针头类型如下

—频率：55±5循环/分钟一个循环包括一个往复运动可在触摸屏上设置其他频率；

—针的位移：20±1mm；

—磨损长度：15.5土1mm；

—移动类型：设计细节不应影响试验结果；

—质量位置、值、设计细节：动态条件下试样的垂直力恒定；

—试样安装力：试样在试验期间不得移动，如需固定，导线上的张力不得过100MPaN/mm2：

-----试验次数：0-99999999次可预置且断电记忆功能

-----停机装置：当刮针磨穿绝缘层与导体接触时，设备自动停机；

-------对测试样品施加总垂直力7±0.05N。在23±1°C温度下进行四次测量，确定循环次数。每次读取后，将试样移动100mm，-------顺时针旋转90°。每次读数后，请更换针头。

刮针荷重：800g、900g、1000g、1100g根据客户实际选配

荷重砝码：300g砝码100g、200g、500g，65、105、155、210、270N各一个可叠加根据客户实际选配

机台尺寸L×W×H：420*450*810mm

机台重量：35kg

停止功能：会自动停机

工作电源：AC220V、50Hz

刮磨长度：15.5mm

三，执行标准

符合标准：汽车电线耐磨试验机适用于GB/T12528-2008试验标准要求，考核汽车电线绝缘皮在施加外力因素下耐刮磨的性能并符合ISO6722、GBT25085、JISC3406、JASOD611、QC/T730、JB/T8139、JISC3406、JASOD611、DIN72551、VW60306标准试验汽车电线耐刮磨试验机

四，试验样品

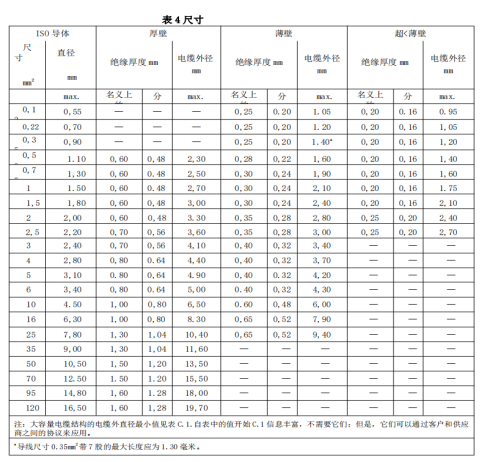

从长度为3m的电缆样品中准备三个测试样品。每隔1m取一次测试样品。剥开电缆上的绝缘层。一个测试样品由一个薄薄的绝缘截面组成。在准备过程中，注意不要使试样变形。如果电缆标记导致绝缘压痕，通过此压痕取个测试样品。

60V电缆

将测试样品浸入浴液中，如图1示，浸泡4小时，然后施加1kVr.m.s.的测试电压。在导体和浴缸之间放置30min。然后以500V/s的速度增加电压，直到达到以下值：—3kVr.m.s.电缆<0.5mm2；—5kVr.m.s.电缆>0.5mm2.6.2.3.2

600V电缆

完成60V电缆的程序后，保持3kV或5kV再保持5min

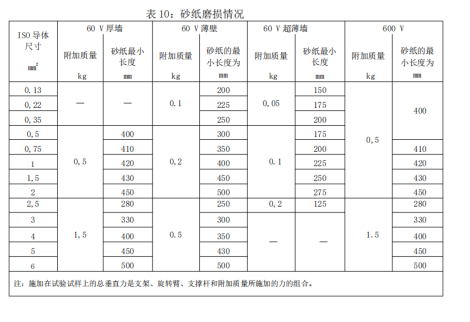

砂纸磨损
