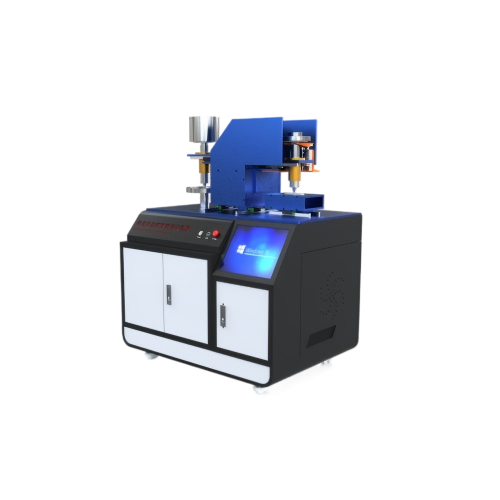

多功能摩擦磨损试验机/ 销盘球盘摩擦磨损试验机/POD摩擦磨损试验机

一，描述

销盘球盘摩擦试验机可实现旋转和线性往复两种摩擦方式。整个系统还可以温度和气氛可控的环境中,使实验条件更加接近实际环境。是一种高性能、多功能的摩擦学测试仪,能够在一台仪器上进行各种常规的摩擦测试。该系统可进行销盘试验、直线往复试验、牵引试验等。环境系统和传感模块可为润滑、摩擦腐蚀的研究提供湿度控制和高温测试。

二，测试标准

 ASTM G99, G133, G59, G102, G119

三，特点

1，高分辨率

磨损测量每个POD-4.0都包含一个高分辨率磨损测量传感器。测量系统的设计考虑了消除高温模块使用时产生的热漂移。其广泛的范围和超高的灵敏度使其非常适合测试薄涂层以及软材料；

2，高精度摩擦传感器

摩擦传感器机制消除寄生摩擦,同时 大限度地提高灵敏度和工作范围。精心优化的设计是调整刚度,并提供良好的稳定性,且不损害测量能力。其特殊的设计,结构和布局,加上针对温度环境测试的保护设计

四，技术参数

控制系统：PLC+Windows系统

操作界面：彩色12寸触摸屏嵌入式工业电脑，中英文切换；

高精度导轨，双边运动，耐磨性高，精度0.01MM；

高精度驱动电机，无级变速设计；

夹具：旋转夹具和往复夹具各1套；

选配项：测试环境温度要求（根据用户要求定约1200度）

通用下盘夹具，夹持盘形下样品，夹持直径范围至少12.7mm 到 50.8mm。9.4高温球夹具，夹持直径9.525mm;

旋转摩擦技术参数：

A载荷： 0 - 6000 N；

B转速 ：标准要求0--600 rpm选择其他转速联系我们；

C摩擦力 ：100 N；

D摩擦半径：75mm;

E加载角度：0-45度；

F转盘直径150mm，内径140mm；

线性往复摩擦技术参数

A极限压力6000N可根据要求选择其他量程；

B频率设置：1-10HZ;

C,速度0-370mm/s根据要求可选取其他速度；

接触及安装样品方式：面接触，环圈压住；

 X轴线性往复驱动:速度0.001到6mm/s，最大行程130mm，分辨率0.02mm， Y轴线性往复驱动:速度0.001到50mm/s，最大行程210mm，分辨率0.02mm

尺寸 660 mm x 430 mm x 730 mm

重量 100 kg

电源 220V/1Phase/50Hz

设备优点

A工业电脑：人性化软件界面和功能。具备软件中操作调试试运行功能，另外具备操作手柄操作功能点击测试按钮一键开始自动测试并实时输出数据并保存数据功能。测试过程程序化控制，可新建或编辑测试菜单，可自定义测试参数、选择所需输出数据及数据采集率、可自定义测试步骤、可设置测试步骤循环，可输入样品信息或样品编号，以方便数据的分析比较；

控制操作软件及数据分析软件，实时显示摩擦力，载荷力，磨损深度，划痕深度、摩擦系数，系统转速等信息;数据分析功能:多种数据拟合，降噪，叠加等数据处理方式，自动保存数据，数据可导出为 Excel 或者 txt文档；

B带光电编码器的伺服马达闭环加载系统，能实时闭环控制加载力，具备线性连续加载、恒力加载、台阶增量加载等多种加载模式；

平台可用于直线往复摩擦测试、集成各种测试模块、环境腔体温度范围（作为选配）、原位在线三维表面形貌的移动样品台；
