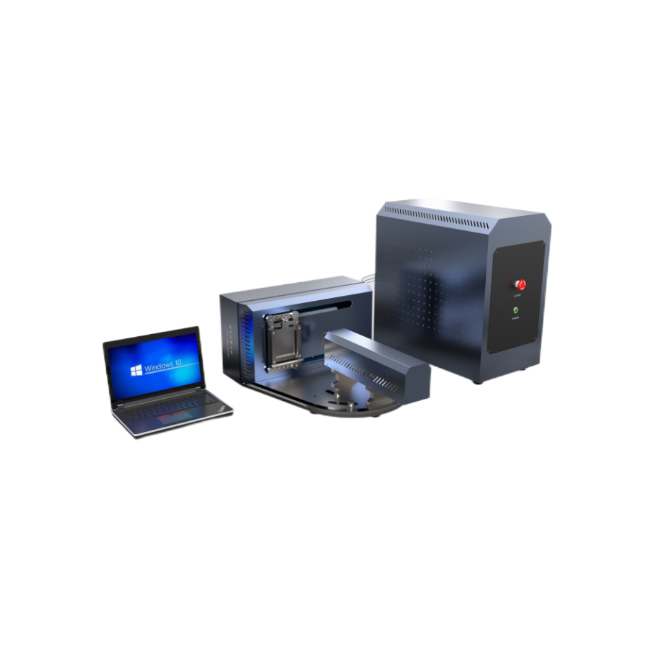

粘滑试验机、粘滑度测定仪

测试原理

下方滑动平台上固定测试材料A，滑动平台相对于固定有测试材料B的弹性元件（测试头，在最后附件有测试头几何参数）做相对运动。载荷由如图Fn方向加载，速度由滑动平台确定，做往复运动。弹性元件（测试头）的运动特性（由测试头测加速度传感器测定），即粘滞-滑动过程，表明了粘滑现象发生的倾向。

国内核心标准‌

参考《汽车材料黏滑运动测试方法及评价要求》团体标准，同时配套引用GB/T17754-1999《摩擦学术语》、GB/T3947-1996《声学名词术语》、GB/T10006-2021《塑料薄膜和薄片摩擦系数测定方法》。

国际通用标准‌：主要参考德国VDA 230-206-2021《Examination of the stick-slip behaviourofmaterialpairs》，部分车企还会参照GMW 16321-2015等企业测试规范。

技术指标

速度范围：1–150mm/s

接触正法向压力：0-200N，±0.05%精度（可调节）

控制：力和位移

控制系统：PLC触摸屏)+中英文切换；

测试系统：Windows电脑＋PLC测试系统;

加速度传感器：500mv/g(10g);

控制运动：PLC+Windows系统笔记本1台；

涡流传感器：YK-WL504(4mm)；

温湿度传感器/带变送器：温度-40~0~125°℃湿度0-100%RH(相对湿度)；

运动模式：汇川伺服电机加滚珠丝杆，可高速运动，精度0.01MM；

夹具采用304不锈钢材质制造防锈性能优越；

底盘稳定性高，定位精度高；

外壳采用烤漆处理，美观大气，颜色搭配大气；

设备外形：552X795X350

控制部位外形：350X600X630

结构原理

本装置由接触正法向压力控制结构、匀速往复运动滑台，测试分析系统等

机器电源：

1、电压220V50HZ

2、电流5.0A

3、总功率≤1.0KW

4、电路保护系统：接地保护、快速保险等.
